Jak vznikají sekční garážová vrata? Od sendvičového panelu po hotová vrata

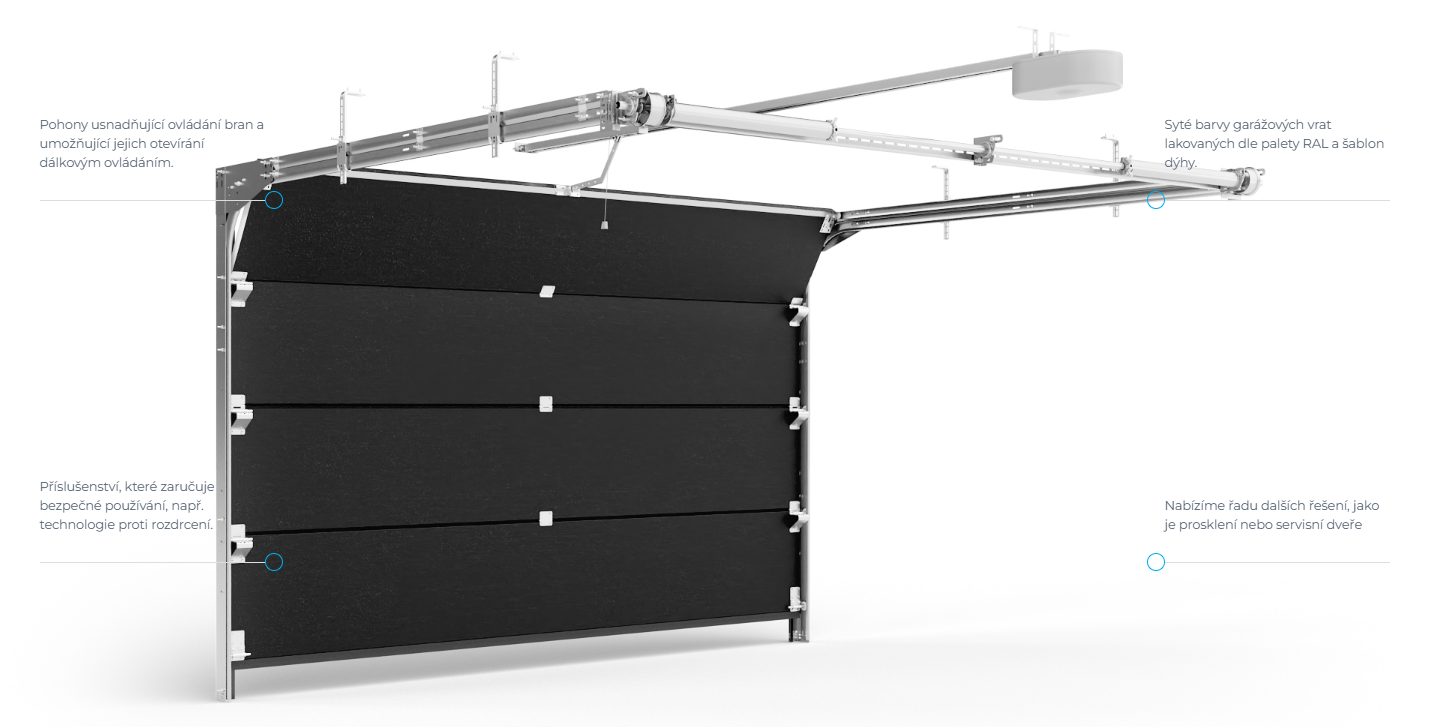

Sekční garážová vrata vypadají jako několik vodorovných panelů spojených dohromady. Za jejich jednoduchým vzhledem se ale skrývá poměrně přesný mechanický systém – panely, závěsy, vodicí kolejnice, pojezdová kolečka, pružiny, lana, těsnění a případně elektrický pohon.

Jednotlivé části se vyrábějí podle přesného rozměru konkrétního otvoru. Vrata se pak dodávají jako komplet, který se při montáži sestaví, vyváží, seřídí a přizpůsobí stavebnímu otvoru.

Jak vznikají sekční vrata krok za krokem

1. Základem vrat je sendvičový panel

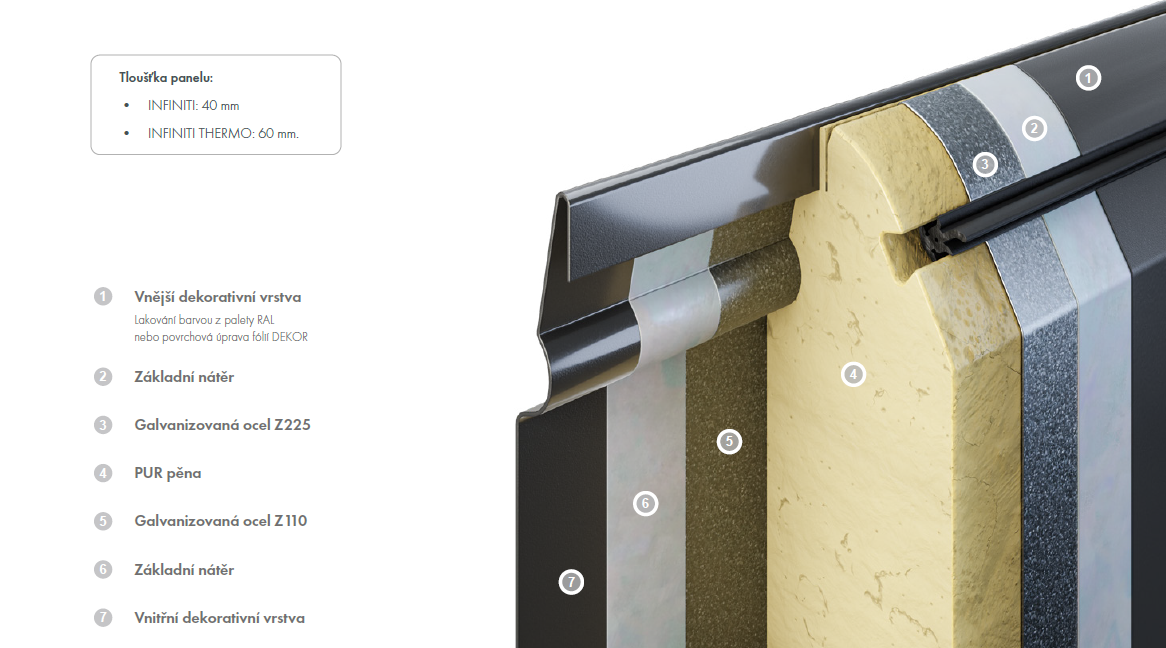

Křídlo běžných zateplených sekčních vrat se skládá z několika vodorovných panelů. Každý panel je vícevrstvá konstrukce.

Vnější i vnitřní plášť bývá z profilovaného a chráněného ocelového plechu. Prostor mezi nimi vyplňuje tvrdá polyuretanová pěna, která panel zároveň tepelně izoluje a zvyšuje jeho tuhost.

2. Jak se samotný panel vyrábí?

Výroba panelu probíhá obvykle na kontinuální výrobní lince. Ocelové pásy se nejprve profilují do požadovaného tvaru povrchu a mezi vnější a vnitřní plech se aplikuje izolační pěna.

Ta během výroby expanduje a vytvrdne. Po vytvrzení spojí obě povrchové vrstvy do jednoho tuhého celku.

Povrch může být hladký, profilovaný nebo strukturovaný. Barevná úprava může vzniknout již při výrobě plechu nebo další povrchovou technologií podle konkrétního systému.

3. Z dlouhého panelu vzniknou sekce konkrétních vrat

Hotový panelový pás se následně řeže podle šířky konkrétní objednávky.

Výška celého otvoru zároveň určuje počet a výšku jednotlivých sekcí. Vrata vysoká například kolem dvou metrů proto obvykle nejsou vytvořena jedním velkým panelem, ale několika vodorovnými segmenty.

4. Proč jsou okraje panelů zvláštně tvarované?

Horní a dolní hrana sekce není zpravidla rovná jako u obyčejné desky.

Je tvarovaná tak, aby jednotlivé panely:

Mezi panely mohou být navíc vložena průběžná těsnění.

Současné sekční systémy běžně používají tvarování spojů panelů s ochranou proti sevření prstů a těsnění mezi jednotlivými sekcemi.

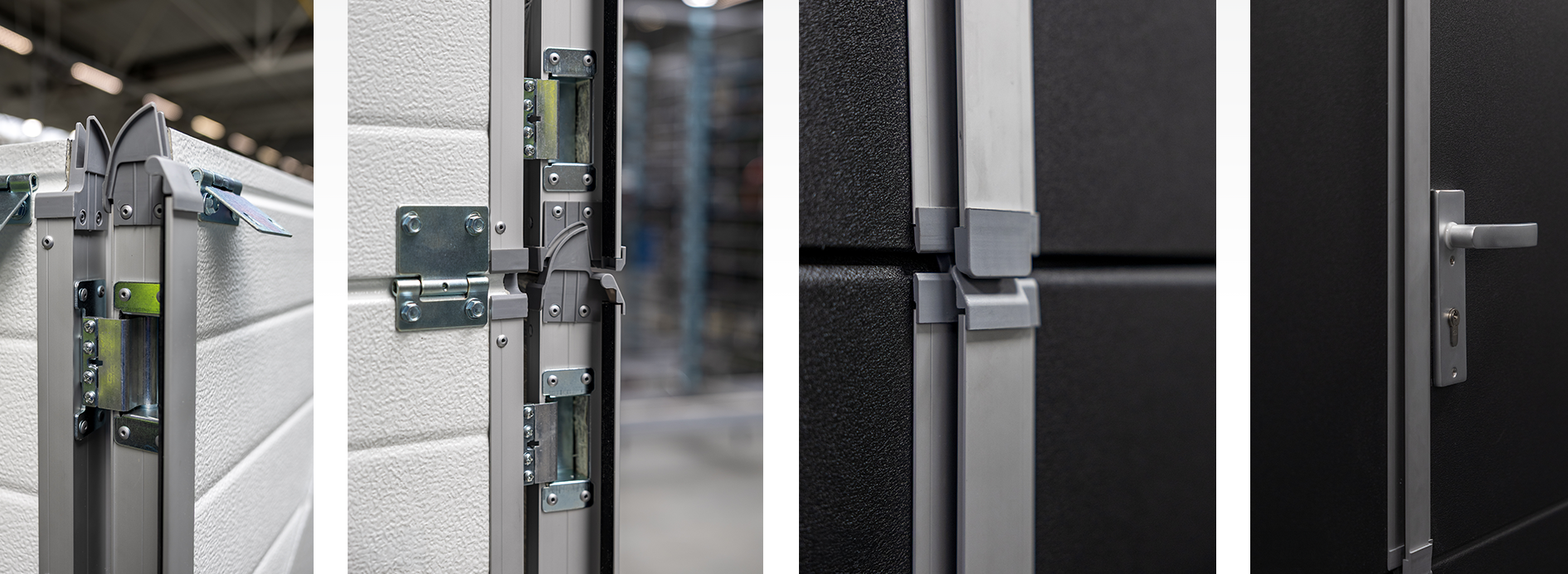

5. Jednotlivé sekce se spojí závěsy

Aby se několik panelů mohlo chovat jako jedno křídlo a současně se při otevírání ohýbat, jsou z vnitřní strany spojeny závěsy.

Ty dovolují sousedním panelům vzájemný pohyb pouze v požadovaném směru.

U širších vrat mohou být podle konstrukce na vnitřní straně panelů také dodatečné výztuhy, které zvyšují jejich tuhost.

6. Po stranách dostanou panely pojezdová kolečka

Na okrajích jednotlivých sekcí jsou držáky s pojezdovými kolečky. Právě tato kolečka vedou celé křídlo v kolejničkách.

Kolečka musí umožnit:

U běžné horně vedené sekční brány proto vrata při otevírání nejprve stoupají svisle a následně se jednotlivé panely postupně přesunou do vodorovné polohy pod stropem.

7. Vodicí kolejnice určují dráhu celých vrat

Vodicí systém tvoří zpravidla svislé kolejnice po stranách otvoru, zakřivené přechody a vodorovné kolejnice pokračující pod strop.

Vodicí kolejnice se běžně vyrábějí z pozinkované oceli a jejich provedení se mění podle výšky nadpraží a zvoleného způsobu vedení.

Jak má být stavební otvor připravený, vysvětlujeme v článku Jak připravit otvor pro garážová vrata.

8. Pružiny vyvažují hmotnost vrat

Toto je jedna z nejdůležitějších částí celého systému.

Kompletní vratové křídlo může vážit desítky kilogramů. Kdyby měl uživatel nebo elektrický motor při každém otevření zvedat celou jeho hmotnost, byla by obsluha velmi obtížná.

Dva běžné systémy pružin

Konkrétní volba závisí na rozměru vrat, jejich hmotnosti, prostoru nad otvorem a konstrukci daného systému. Současná sekční vrata používají oba principy.

9. U torzního systému pracují také bubny a ocelová lana

U vrat s torzními pružinami se jejich síla přenáší přes hřídel a lanové bubny na ocelová lana vedená k dolní části vratového křídla.

Při otevírání se lana navíjejí na bubny a pomáhají rovnoměrně zvedat obě strany vrat.

Proto je důležité, aby byly obě strany správně nastavené a křídlo nestoupalo nakřivo.

U některých systémů jsou pružiny a lana doplněné bezpečnostními prvky omezujícími následky případného prasknutí pružiny nebo lana.

10. Těsnění není pouze dole

Sekční vrata se utěsňují na několika místech.

Celkovou tepelnou izolaci vrat proto neurčuje jen tloušťka panelu. Význam mají také spoje mezi segmenty a těsnění po celém obvodu.

11. Elektrický pohon vrata především pohybuje – nemusí nést jejich plnou hmotnost

U běžných garážových vrat bývá motor spojený s křídlem prostřednictvím vodicí kolejnice a tažného mechanismu.

Pohon křídlo otevírá a zavírá, ale správně nastavený pružinový systém už předtím většinu jeho hmotnosti vyvážil.

Moderní pohony mohou navíc sledovat sílu potřebnou k pohybu. Pokud vrata při zavírání narazí na překážku, systém může pohyb zastavit a obrátit. Dalším bezpečnostním prvkem mohou být fotobuňky.

12. Proč mají být vrata vyrobena podle konkrétního otvoru?

Nestačí znát jen šířku a výšku garážového otvoru.

Pro správný návrh jsou důležité také:

Podle těchto údajů se zvolí nejen rozměr panelů, ale také typ vedení a umístění pružin.

13. Vrata se do garáže obvykle nepřivezou jako jeden sestavený kus

Velké sekční křídlo by se jako kompletně sestavený výrobek velmi špatně přepravovalo.

Proto jsou jednotlivé části připravené už z výroby, ale konečná kompletace probíhá při montáži.

Výrobci proto běžně expedují kompletní sadu panelů, vedení, pružin, kování a dalších dílů připravených pro konkrétní vrata.

14. Teprve při montáži vznikne funkční celek

Montér nejprve sestaví a přesně vyrovná svislou část vedení. Následují kolejnice pod stropem, jednotlivé sekce vratového křídla, pružinový systém a případně elektrický pohon.

Potom se nastaví:

Proč musí být před montáží hotové omítky a podlaha?

Vodicí konstrukce se kotví přímo k ostění. Aby bylo možné kolejnice přesně vyrovnat, potřebují rovný a pevný podklad.

Stejně důležitá je konečná výška podlahy, na kterou dosedá spodní těsnění vrat.

Podrobně jsme přípravu popsali v článku Jak připravit stavební otvor pro garážová vrata.

Na čem tedy závisí kvalita sekčních vrat?

Panel je jen jedna část celých vrat

Tloušťka a tepelná izolace panelu jsou důležité, ale samy o sobě neurčují kvalitu kompletních vrat.

Stejně důležitý je pružinový systém, vedení, obvodové těsnění, kování a především správná montáž.
