Garážová sekční vrata

Pohodlné a prostorově úsporné řešení, které se otevírá pod strop a nabízí dobré tepelněizolační vlastnosti.

Navrhnout vrata v konfigurátoru Zpět na přehled vrat

Způsob vedení a vyvážení

Tři systémy sekčních vrat

Volba systému se odvíjí od rozměru a hmotnosti vrat, dostupného ostění a výšky nadpraží. Všechny varianty mohou používat panely s hladkým povrchem, strukturou woodgrain, nízkým nebo vysokým reliéfem a vybrané dekory.

Systém s tažnými pružinami

INFINITI X

Praktická volba pro běžné rodinné garáže a vrata menších rozměrů.

maximální plocha 9 m²
maximální hmotnost 130 kg
ostění od 85 mm
nadpraží od 120 mm, u ručních vrat od 105 mm

Rychlá montáž bez zvláštního předpínání pružin; dvojitý pružinový mechanismus zvyšuje provozní jistotu.

Kliknutím zvětšit

Systém s předními torzními pružinami

INFINITI F

Robustní řešení pro velká a těžká vrata s vyššími nároky na konstrukci.

maximální plocha 18 m²
maximální hmotnost 295 kg
ostění od 85 mm
nadpraží od 200 mm

Torzní pružiny vyvažují plášť a usnadňují plynulé ruční i automatické ovládání velkorozměrových vrat.

Kliknutím zvětšit

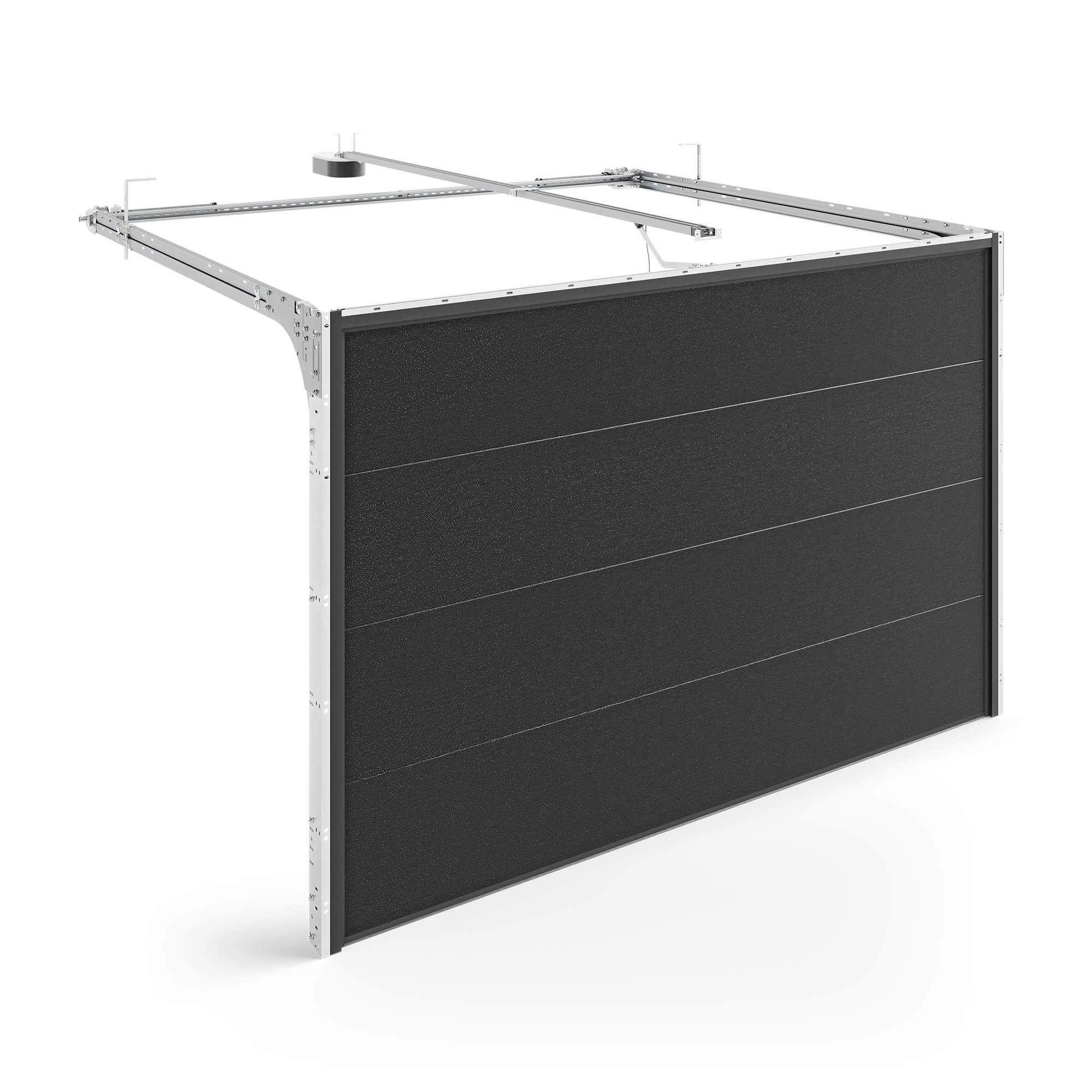

Systém se zadními torzními pružinami

INFINITI R

Řešení pro širší vrata a garáže, kde je důležitá menší potřebná výška nadpraží.

maximální plocha 12,5 m²
maximální hmotnost 165 kg
ostění od 85 mm
nadpraží od 120 mm, u ručních vrat od 105 mm

Torzní pružiny umístěné vzadu umožňují montáž také do otvorů s nižším nadpražím.

Kliknutím zvětšit

Promyšlená konstrukce

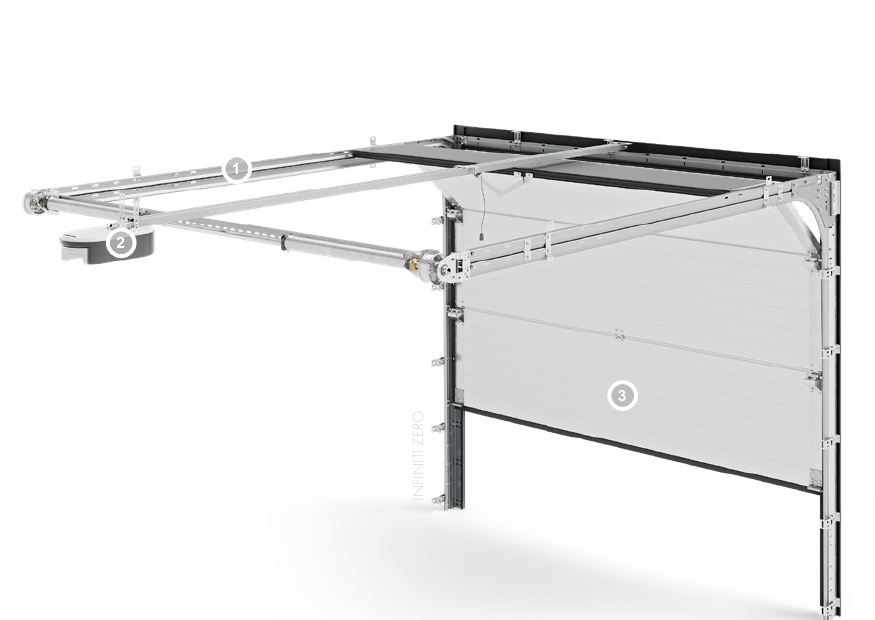

Konstrukce sekčních garážových vrat

Sekční vrata se skládají ze tří základních částí, které společně zajišťují bezpečný a pohodlný provoz.

Vedení vratSoučásti vedou plášť z uzavřené svislé polohy do otevřené vodorovné polohy pod stropem.
Pohonný systémTažné nebo torzní pružiny vyvažují hmotnost vrat a usnadňují ruční i automatické ovládání.
Plášť vratJednotlivé sekce jsou propojené závěsy s technologií Finger Protect, která omezuje riziko přiskřípnutí.

Systém se vybírá podle rozměru a hmotnosti pláště, výšky nadpraží a dispozice garáže. Bezpečnostní prvky chrání plášť před nekontrolovaným pádem i při poruše.

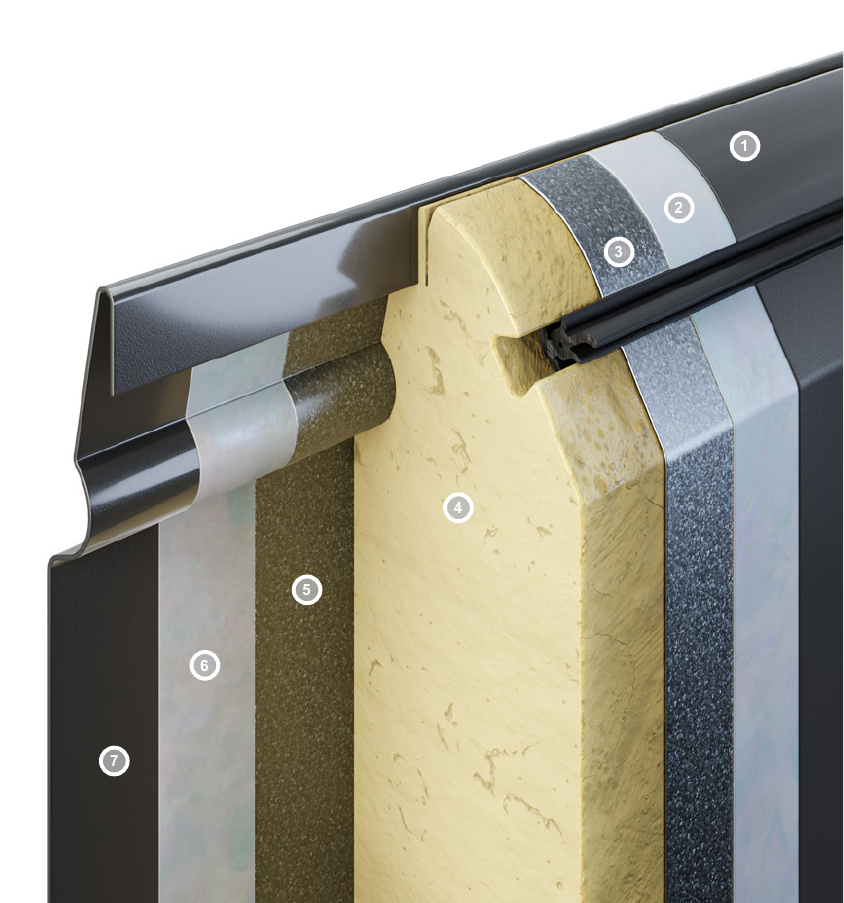

Řez panelem sekčních vrat s ocelovými vrstvami a PUR pěnou

Tepelná izolace a odolnost

Panel sekčních garážových vrat 40/60 mm

Plášť vrat tvoří spojené panely ze dvou vzájemně propojených ocelových plechů. Prostor mezi nimi je vyplněný bezfreonovou polyuretanovou pěnou, která přispívá k pevnosti a tepelné izolaci.

INFINITI: 40 mmINFINITI THERMO: 60 mm
