Správné zaměření je základem bezproblémové montáže nového okna. Mezi rámem a stavební konstrukcí musí zůstat dostatek místa pro vyrovnání, dilataci, mechanické kotvení a správné utěsnění připojovací spáry.
Jak se zapisují rozměry okna?
Rozměry uvádíme vždy v pořadí šířka × výška v milimetrech. Zápis 1200 × 1500 mm tedy znamená šířku 1200 mm a výšku 1500 mm. Ověřte si také, zda výrobní výška zahrnuje parapetní nebo podkladový profil.

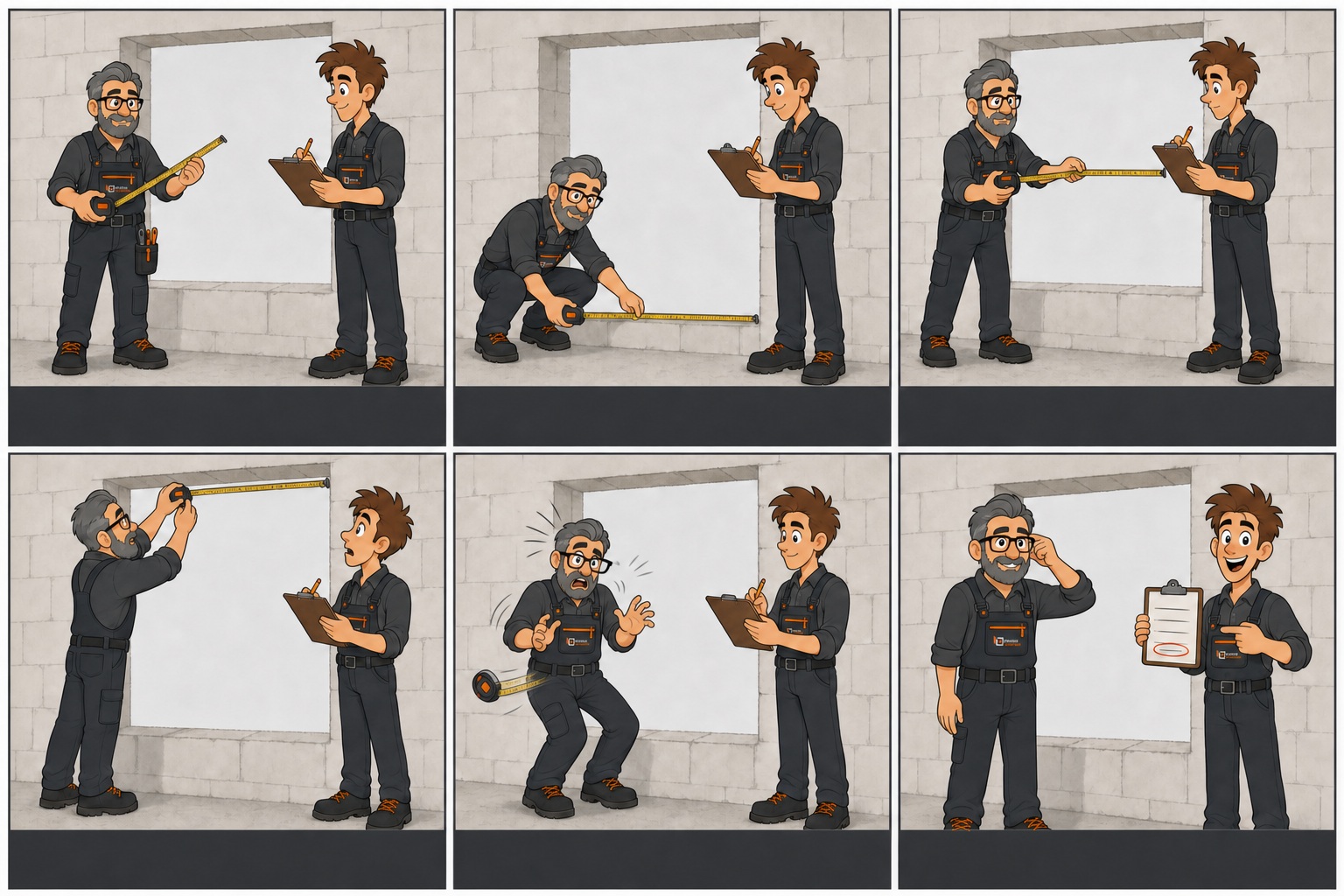

Zaměření otvoru v novostavbě
U připraveného stavebního otvoru postupujte ve třech krocích. Zapisujte všechny hodnoty, ne pouze výsledek.
1 Změřte šířku
Měřte nahoře, uprostřed a dole. Pro další výpočet použijte nejmenší hodnotu.
1225 / 1220 / 1218 mm → pracujte s 1218 mm.
2 Změřte výšku
Měřte vlevo, uprostřed a vpravo. Znovu vycházejte z nejmenší naměřené výšky.
Počítejte s budoucí výškou podlahy a se systémem, na kterém bude okno stát.
3 Zkontrolujte tvar
Ověřte svislost ostění, vodorovnost parapetní části, rovnost nadpraží a obě úhlopříčky.
Výrazně rozdílné úhlopříčky znamenají, že otvor není pravoúhlý.
Jak velká má být mezera kolem okna?
Mezera mezi rámem a stavbou se nazývá připojovací spára. Její šířka závisí na materiálu rámu, velikosti a barvě okna, těsnicím systému i stavu otvoru.
U menšího bílého plastového okna se často počítá přibližně s 10 mm na každé straně. Větší nebo barevná PVC okna potřebují zpravidla více prostoru, protože se vlivem teploty více roztahují. Doporučené hodnoty podle ČSN 74 6077 se proto mění podle délky a materiálu profilu.
Výška okna a podkladový profil
Pod spodní částí rámu může být parapetní profil, nosný podkladový profil, tepelněizolační PURENIT® nebo jiné systémové řešení. Výsledná výška musí zahrnout:
horní připojovací spáru + výrobní výšku okna + spodní podkladový systém + spodní připojovací spáru
U balkonových, vchodových a posuvných dveří musí spodní hrana navazovat na budoucí skladbu podlahy, práh a hydroizolaci.
Zaměření při výměně starého okna
Starý rám bývá částečně schovaný za vnitřním nebo venkovním ostěním. Viditelný otvor proto nemusí odpovídat skutečnému prostoru pro nové okno.
Změřte okno z interiéru i exteriéru a zjistěte, jak hluboko rám zasahuje za omítku. Pomoci může odstranění parapetu, odkrytí malé části ostění nebo malá sonda do omítky.
Chyby, kterým se vyhnout
Jediné měření
Otvor nemusí být rovný. Šířku i výšku měřte vždy nejméně na třech místech.
Ignorování úhlopříček
Správná šířka a výška nestačí, pokud otvor není pravoúhlý.
Nezapočtená podlaha
U dveří a nízkých prahů je rozhodující úroveň budoucí hotové podlahy ±0,000.
Pevný odečet „od oka“
Potřebná spára se mění podle výrobku a montážního řešení.
Připojovací spára není pouze montážní pěna
Prostor kolem okna musí umožnit vytvoření funkčního napojení. Správně navržená spára obsahuje:
- uvnitř vzduchotěsný, resp. parotěsnější uzávěr,
- uprostřed tepelnou a zvukovou izolaci, často PU pěnu,
- zvenku ochranu proti dešti a povětrnosti s možností odvádět vlhkost ven.
Jednoduché pravidlo zní: zevnitř těsnější než zvenku.
Jak zaměřit parapety?
Venkovní parapet
Hloubku měřte od napojení pod oknem k hotovému líci fasády a přidejte potřebný přesah. Přední hrana má být podle doporučení ČKLOP přibližně nejméně 30 mm před fasádou a parapet musí mít spád ven.
Pokud se dům teprve zateplí, započítejte budoucí tloušťku izolace i finální fasády.
Vnitřní parapet
Hloubku měřte od budoucího napojení na okno k hotovému líci stěny a přidejte požadovaný přesah do místnosti.
U šikmého ostění změřte přední i zadní šířku. Konce parapetu zpravidla zasahují do ostění.
Balkonové a vchodové dveře
U dveří nestačí rozměr otvoru. Zapište také výšku hotové podlahy uvnitř, výšku terasy nebo venkovní dlažby, skladbu podlahy, typ prahu, podkladový profil a požadovanou výšku přechodu. U nízkého prahu či HS portálu je vhodný průběžný nosný profil nebo stabilní izolační podklad, který umožní správné napojení hydroizolace.
Raději změřit dvakrát
- Měřte šířku i výšku na třech místech a použijte nejmenší hodnotu.
- Zkontrolujte úhlopříčky, ostění a budoucí výšku podlahy.
- Neurčujte výrobní rozměr univerzálním odečtem.
- U výměny starých oken, dveří a velkých sestav nechte rozměr ověřit odborníkem.
