Správné zaměření je základ, aby interiérová žaluzie na okně dobře seděla a správně fungovala. V tomto návodu ukazujeme, jak zaměřit žaluzii ISOLINE a jak postupovat při její montáži na plastové nebo dřevěné okno.
Než začnete:
Rozměry měřte přesně na milimetry. U oken se mohou rozměry mezi zasklívacími lištami v horní, střední a spodní části mírně lišit.
Rozměry měřte přesně na milimetry. U oken se mohou rozměry mezi zasklívacími lištami v horní, střední a spodní části mírně lišit.
1. Jak správně zaměřit interiérovou žaluzii

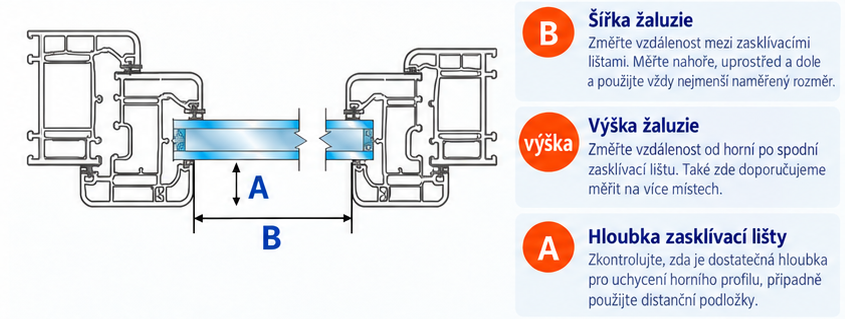

Výrobní šířka a výška žaluzie se určují podle prostoru mezi zasklívacími lištami. Při zaměřování potřebujeme zjistit tři základní hodnoty: šířku, výšku a hloubku zasklívací lišty.

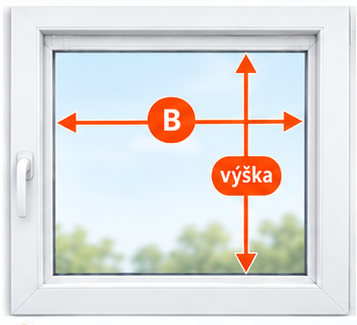

Šířka žaluzie – rozměr B
Změřte vzdálenost mezi levou a pravou zasklívací lištou. Šířku doporučujeme změřit nahoře, uprostřed a dole. Pokud se naměřené hodnoty liší, použijte nejmenší hodnotu.
Výška žaluzie
Výšku měřte od horní zasklívací lišty ke spodní zasklívací liště. Také zde doporučujeme provést kontrolní měření na více místech.
Hloubka zasklívací lišty – rozměr A
Hloubka zasklívací lišty je důležitá pro správné osazení horního profilu žaluzie. Pokud je lišta příliš mělká, používají se pod horní profil distanční podložky.
| Hloubka A | Doporučené řešení |
|---|---|
| 14 mm a více | bez podložek |
| méně než 14 mm | 1 pár distančních podložek |
| méně než 10 mm | 2 páry distančních podložek |
Doporučené rozměry žaluzie ISOLINE PRIM
| Minimální šířka | 240 mm |
| Maximální šířka | 2200 mm |
| Minimální výška | 300 mm |
| Maximální výška | 2400 mm |
| Maximální plocha | 2,4 m² |
2. Montáž žaluzie ISOLINE krok za krokem
Před montáží zkontrolujte rozměr žaluzie a připravte si vrtačku, vhodný vrták, šroubovák a dodaný montážní materiál.

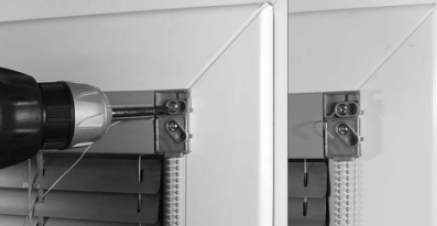

KROK 1
Přiložení a upevnění žaluzie
Žaluzii přiložte na horní profil okna a vystřeďte. Do předvrtaných otvorů v zasklívací liště vložte šrouby a dotáhněte je.

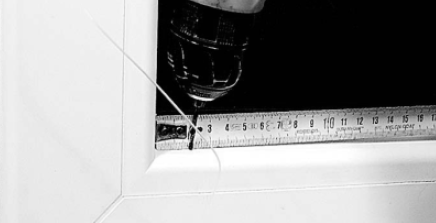

KROK 2
Otvory pro spodní fixaci
Do spodního profilu zasklívací lišty navrtejte otvory pro upevnění fixace. Pro plast použijte vrták Ø 2,4 mm, pro dřevo Ø 4 mm. Do otvoru Ø 4 mm vešroubujte fixační šrouby.

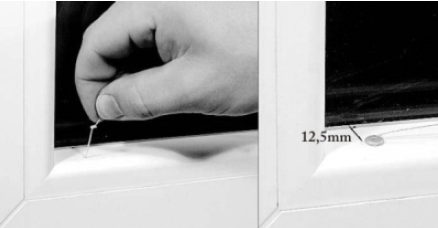

KROK 3
Upevnění fixační struny
Fixační strunu s uzlíkem vsuňte do otvoru a zajistěte kolíkem. Strunu následně napněte směrem nahoru.

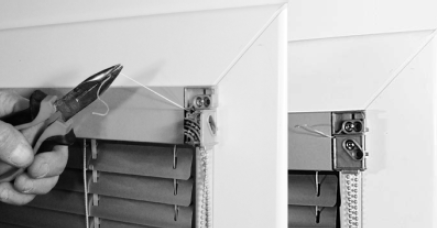

KROK 4
Napnutí vodicích strun
Strunu napněte přes horní koncovky, zajistěte kolíky a přebytečnou část struny odstřihněte. Struna má být rovná, ale ne zbytečně přepnutá.

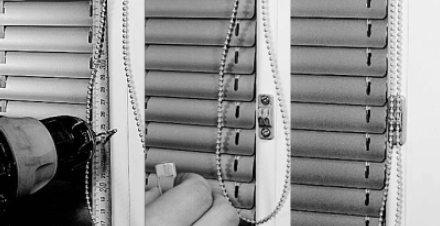

KROK 5
Aretace ovládacího řetízku
Na straně ovládání navrtejte do zasklívací lišty otvory pro upevnění aretace řetízku. Do otvorů vložte šrouby, dotáhněte je a nasaďte krytku aretace.

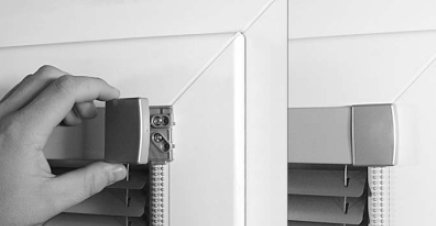

KROK 6
Nasazení krytek
Montáž dokončete nasazením plastových krytek převodovek.
Pozor při vrtání
Do zasklívacích lišt vrtejte pouze v místě určeném pro montáž žaluzie. Vrták ani vrut nesmí zasáhnout izolační sklo ani distanční rámeček skla.
Do zasklívacích lišt vrtejte pouze v místě určeném pro montáž žaluzie. Vrták ani vrut nesmí zasáhnout izolační sklo ani distanční rámeček skla.
3. Kontrola žaluzie po montáži
Po dokončení montáže žaluzii několikrát spusťte a vytáhněte a vyzkoušejte naklápění lamel. Zkontrolujte, že se žaluzie pohybuje lehce, vodicí struny jsou rovné a žaluzie při otevírání nebo zavírání okna nikde nezachytává.
Tip:
Před objednáním žaluzie si všechny naměřené rozměry ještě jednou překontrolujte.
U výrobku vyráběného na míru může i chyba několika milimetrů způsobit,
že žaluzie nebude správně pasovat.
