Jak číst nabídku na okna – co znamenají Uw, Ug, profil, sklo a kování
Technická specifikace okna může na první pohled působit složitě. Obsahuje rozměry, označení profilu, skladbu skla, kování, barvy, hodnoty Uw a Ug i řadu výrobních údajů. Pro správné porovnání nabídky ale není nutné rozumět každému kódu.
Ne všechny údaje v nabídce jsou stejně důležité.
Zákazník by měl především zkontrolovat rozměry, členění a otevírání okna, materiál a barvu, typ zasklení, tepelněizolační parametry, kování a objednané příslušenství. Výrobní kódy jednotlivých dílů obvykle není potřeba porovnávat.

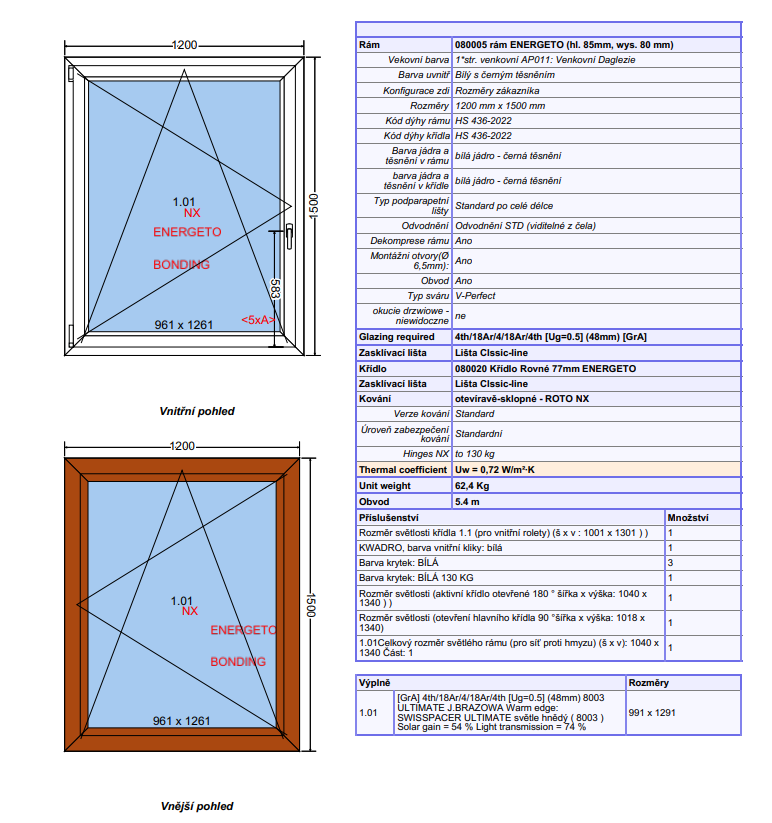

Jak může specifikace jednoho okna vypadat?
U konkrétního okna může být v nabídce například uvedeno:
Příklad technických údajů jednoho okna
Rozměr okna
1200 × 1500 mm
Profil
plastový okenní systém se stavební hloubkou rámu 85 mm
Provedení
otevíravě-sklopné křídlo
Zasklení
trojsklo, celková tloušťka 48 mm, Ug = 0,5 W/(m²·K)
Kování
ROTO NX
Uw celého okna
0,72 W/(m²·K)
Distanční rámeček
teplý distanční rámeček
Právě tyto údaje jsou při kontrole a porovnávání nabídky podstatnější než různé interní číselné kódy rámů, křídel nebo zasklívacích lišt.
1. Nejdříve zkontrolujte rozměr a způsob otevírání
Rozměr uvedený u okna zpravidla označuje celkový vnější rozměr rámu. Například údaj 1200 × 1500 mm znamená okno široké 1200 mm a vysoké 1500 mm.
Pozor na různé rozměry v jedné specifikaci.
V dokumentaci se mohou současně objevit rozměry celého okna, rozměry skla, světlý průchod nebo rozměry potřebné například pro síť proti hmyzu či roletu. Nejde o stejné údaje.
V dokumentaci se mohou současně objevit rozměry celého okna, rozměry skla, světlý průchod nebo rozměry potřebné například pro síť proti hmyzu či roletu. Nejde o stejné údaje.
Součástí nabídky bývá také nákres okna. Z něj lze poznat členění, počet křídel a způsob jejich otevírání.
Důležité je zároveň sledovat, zda je nákres označen jako pohled z interiéru nebo z exteriéru. Při určování levého a pravého křídla může jiný směr pohledu snadno způsobit nedorozumění.
2. Profil a stavební hloubka
V nabídce by měl být uveden použitý okenní systém nebo profil. U plastového okna se můžete setkat například s údajem o stavební hloubce rámu.
Příklad:
údaj „rám – hloubka 85 mm“ popisuje stavební hloubku konkrétního rámového profilu. Neznamená to tloušťku celého okna nebo skla.
údaj „rám – hloubka 85 mm“ popisuje stavební hloubku konkrétního rámového profilu. Neznamená to tloušťku celého okna nebo skla.
Při porovnání dvou nabídek má větší význam konkrétní systém, jeho konstrukce a výsledné parametry než samotný počet komor plastového profilu.
3. Barva zvenku a zevnitř
Barva může mít výrazný vliv nejen na vzhled, ale také na cenu okna. Proto kontrolujte samostatně vnější a vnitřní provedení.
A
Oboustranně bílá
Nejjednodušší provedení, kdy má okno stejný vzhled uvnitř i venku.
B
Barva pouze zvenku
Častá varianta – například venku antracit nebo dekor dřeva, uvnitř bílá.
C
Barva z obou stran
Dekor nebo barevné provedení je použito zvenku i z interiéru.
D
Barva těsnění a jádra
Některé nabídky uvádějí také barvu těsnění nebo základního materiálu profilu.
4. Jak číst skladbu izolačního skla
Zápis skladby skla může vypadat například takto:
4 / 18 Ar / 4 / 18 Ar / 4 Ug = 0,5 celkem 48 mm
V tomto případě jde o trojsklo složené ze tří skleněných tabulí. Mezi nimi jsou dvě mezery široké přibližně 18 mm naplněné argonem.
| Údaj | Co znamená |
|---|---|
| 4 mm | Tloušťka jednotlivé skleněné tabule. |
| 18 Ar | Meziskelní prostor přibližně 18 mm vyplněný argonem. |
| 48 mm | Celková konstrukční tloušťka izolačního trojskla. |
| Ug = 0,5 | Součinitel prostupu tepla samotným zasklením. |
5. Uw, Ug a Uf – podobná písmena, ale jiný význam
Uw
Celé okno
Vyjadřuje tepelněizolační vlastnost celého okna – rámu, křídla, skla i jejich vzájemného napojení.
Ug
Sklo
Udává součinitel prostupu tepla samotným izolačním zasklením.
Uf
Rám
Popisuje tepelněizolační vlastnost rámové konstrukce okna. Uf se standardně uvádí v technickém listu daného výrobku. Kalkulace ho běžně neuvádí.
Čím nižší hodnota, tím lepší tepelná izolace.
Pro zákazníka je při hodnocení celého okna nejdůležitější především Uw.
Pokud má například sklo hodnotu Ug = 0,5 W/(m²·K), neznamená to automaticky, že stejné hodnoty dosahuje celé okno.
Konkrétní okno o rozměru 1200 × 1500 mm může mít například výsledné Uw = 0,72 W/(m²·K).
Uw není pouze vlastnost názvu profilu.
Výsledná hodnota se může měnit podle velikosti okna, poměru rámu a skla, použitého zasklení, distančního rámečku a konstrukce konkrétního prvku.
Výsledná hodnota se může měnit podle velikosti okna, poměru rámu a skla, použitého zasklení, distančního rámečku a konstrukce konkrétního prvku.
6. Co je teplý distanční rámeček?
Jednotlivé tabule izolačního skla jsou po obvodu odděleny distančním rámečkem. V nabídce se můžete setkat například s označením „warm edge“ nebo s konkrétním názvem použitého rámečku SWISSPACER ULTIMATE.
Takzvaný teplý distanční rámeček omezuje tepelný most na okraji izolačního skla ve srovnání s klasickým hliníkovým rámečkem. Přispívá tak k lepším tepelným parametrům a vyšší povrchové teplotě v oblasti okraje skla.
7. Solární faktor a propustnost světla
U podrobnější specifikace skla mohou být uvedeny také další dvě hodnoty.
g
Solární faktor
Udává, jaká část sluneční energie projde zasklením do interiéru. Například hodnota 54 % znamená, že zasklení propustí přibližně 54 % dopadající sluneční energie.
LT
Propustnost světla
Udává množství viditelného světla, které projde zasklením. Například hodnota 74 % znamená vysokou světelnou propustnost.
Tyto údaje jsou zajímavé zejména u velkých prosklených ploch, kde se řeší dostatek denního světla a zároveň možné letní přehřívání interiéru.
8. Kování určuje, jak se bude okno ovládat
V technické specifikaci bývá uvedena značka a typ kování. Například:
otevíravě-sklopné – ROTO NX
Z tohoto údaje poznáme, že křídlo lze klasicky otevřít a zároveň sklopit pro větrání.
Podrobnější výpis může obsahovat také například nosnost závěsů, úroveň bezpečnostního vybavení, typ kliky nebo barevné provedení krytek.
9. Celkový rozměr, sklo a světlost nejsou totéž
Jedna z věcí, která může při čtení podrobného výpisu zmást, je množství různých rozměrů.
| Rozměr | Co označuje |
|---|---|
| Celkový rozměr | Vnější rozměr celého okenního rámu. |
| Rozměr skla | Skutečný rozměr izolačního skla vloženého do křídla nebo rámu. |
| Světlý rozměr | Volný prostor uvnitř rámu nebo při otevřeném křídle. Může být důležitý například pro síť proti hmyzu. |
| Rozměr pro roletu | Rozměr využívaný při návrhu vnitřního nebo jiného doplňkového stínění. |
10. Co jsou naopak spíše výrobní údaje?
Podrobný výpis z výrobního nebo kalkulačního programu může obsahovat řadu dalších položek:
- číselný kód rámového profilu,
- číselný kód křídla,
- typ zasklívací lišty,
- provedení odvodnění,
- výrobní otvory pro kotvení,
- dekompresi rámu,
- interní označení jednotlivých komponentů,
- hmotnost výrobku a jeho obvod.
Tyto údaje jsou důležité pro správnou výrobu a kompletaci okna, ale zákazník je při běžném porovnávání dvou cenových nabídek nemusí podrobně vyhodnocovat.
Co si tedy v nabídce zkontrolovat?
- souhlasí počet a rozměry všech oken,
- souhlasí členění a způsob otevírání,
- je správná barva uvnitř i zvenku,
- odpovídá objednaný profil nebo okenní systém,
- je správné dvojsklo nebo trojsklo,
- odpovídají požadované bezpečnostní, ornamentní nebo jiné speciální skla,
- je uvedena hodnota Uw celého okna, pokud ji potřebujete porovnat,
- odpovídá kování a způsob ovládání,
- jsou uvedeny všechny požadované kliky a další doplňky.
Nabídka nemusí být složitá, když víte, kam se podívat
Technický výpis může obsahovat desítky údajů, ale pro zákazníka jsou nejdůležitější jen některé z nich. Začněte rozměrem, členěním, barvou a zasklením. Potom zkontrolujte tepelný parametr Uw, použitý okenní systém, kování a objednané doplňky.
Výrobní kódy a další podrobnosti jsou důležité především pro výrobu. Není tedy nutné, aby zákazník znal význam každé jednotlivé položky.
