Jak se vyrábějí venkovní žaluzie a rolety? Od lamel po hotové stínění

Venkovní žaluzie a rolety mají podobný úkol – zastínit okno ještě předtím, než sluneční záření pronikne do interiéru. Konstrukčně jsou ale velmi rozdílné.

Žaluzie se skládá z jednotlivých naklápěcích lamel spojených textilními prvky. Roleta naproti tomu vytváří souvislý pohyblivý pancíř z navzájem spojených profilů, který se navíjí na hřídel do boxu nad oknem.

Dva výrobky, dva rozdílné principy

Právě rozdílná konstrukce určuje také rozdílný způsob výroby.

Jak vzniká venkovní žaluzie krok za krokem

1. Z hliníkového pásu vznikne lamela žaluzie

Základem venkovní žaluzie jsou tenké hliníkové lamely. Nevyrábějí se obráběním každého kusu zvlášť – dlouhý pás materiálu prochází přes soustavu tvarovacích válců, které mu postupně vytvoří požadovaný profil.

Podle systému může mít lamela různý tvar. Používají se například ploché, zaoblené nebo výrazněji tvarované profily typu C, Z a další konstrukční varianty.

Tvar není pouze designovým prvkem. Ovlivňuje:

Současné venkovní žaluzie skutečně používají válcově profilované hliníkové lamely různých geometrií, které jsou následně propojené zvedacími a naklápěcími prvky.

2. Lamely se zkrátí na přesnou šířku

Pro každé okno se žaluzie vyrábí podle konkrétního rozměru. Souvisle vyrobené lamely se proto nařežou na požadovanou délku.

Podle typu systému se zároveň připravují místa pro textilní pásky, vodicí prvky nebo boční čepy.

3. Lamely drží pohromadě textilní systém

Jednotlivé lamely venkovní žaluzie nejsou pevně spojeny jako roletový pancíř.

Propojují je zejména dva druhy prvků:

Moderní systémy používají pro tyto části odolné syntetické textilní materiály, protože musí dlouhodobě pracovat venku a opakovaně přenášet mechanické zatížení.

4. Horní profil obsahuje mechanismus žaluzie

Nad balíkem lamel je horní nosný profil, ve kterém je umístěná část mechanismu.

Podle systému může obsahovat například:

Při otáčení hřídele se současně ovládají textilní prvky jednotlivých částí žaluzie.

5. Žaluzie se musí umět nejen vytáhnout, ale také naklápět

Právě to je hlavní rozdíl proti venkovní roletě.

Pohon žaluzie vykonává dva související pohyby:

Díky tomu lze například odstínit přímé slunce a přitom ponechat část výhledu ven.

6. Úplně dole je pevnější spodní profil

Poslední lamela je spojena se spodním profilem, který má několik funkcí.

Pomáhá udržovat balík rovný, zatěžuje spodní část žaluzie a poskytuje zakončení pro vytahovací pásky.

Je proto výrazně tužší než samotné tenké stínicí lamely.

7. Po stranách žaluzie potřebuje vedení

Bez bočního vedení by se lamely při větru výrazně pohybovaly.

Podle systému se používají především:

U rodinných domů se dnes velmi často používají hliníkové vodicí lišty. Podle stavebního detailu mohou být viditelné, umístěné v ostění nebo částečně či úplně skryté v zateplení.

8. Nad žaluzií je krycí plech nebo box

Po úplném vytažení se všechny lamely složí do balíku nad oknem.

Ten může být zakrytý:

Konkrétní řešení je nejlepší vybrat už při přípravě stavby nebo zateplení.

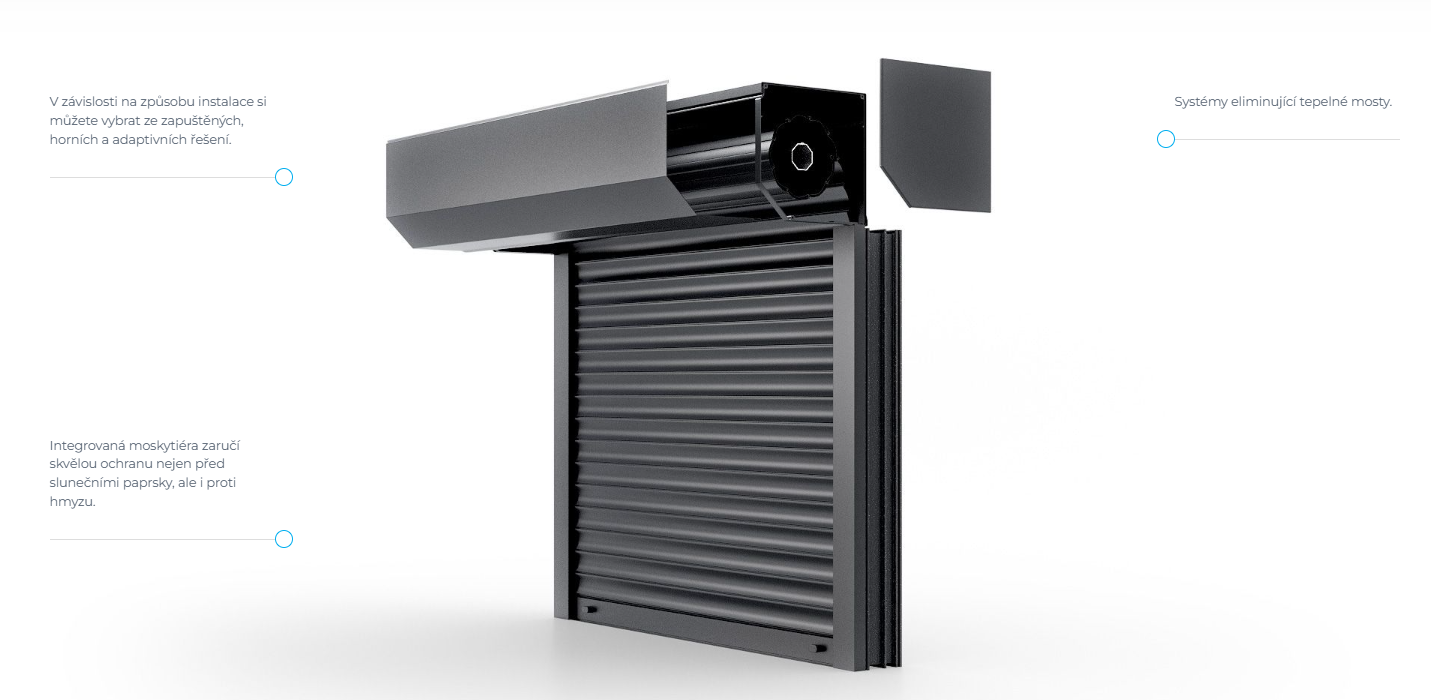

Jak se vyrábí venkovní roleta?

Výrobní princip rolety je jiný. Lamely se nenaklápějí a netvoří volný balík. Jsou navzájem spojeny do souvislého pohyblivého pancíře.

9. Roletová lamela má jinou konstrukci než lamela žaluzie

U běžných venkovních rolet se velmi často používají profilované hliníkové lamely vyplněné pěnou.

Takové profily kombinují nízkou hmotnost s potřebnou tuhostí. Používají se ale také jiné konstrukce, například PVC nebo pevnější extrudované hliníkové profily.

U některých bezpečnostních rolet jsou právě zesílené extrudované lamely jednou z částí certifikované konstrukce.

10. Jednotlivé lamely se spojí do roletového pancíře

Každý profil má podélně vytvarovaný spoj, který umožňuje zasunout další lamelu.

Postupným spojením potřebného počtu kusů vznikne jeden souvislý pohyblivý celek – roletový pancíř.

Spoje přitom umožňují malý vzájemný pohyb jednotlivých profilů, aby se celý pancíř mohl ohnout a navinout na relativně malý průměr.

11. Pancíř se vyrábí přesně na rozměr

Lamely se nařežou na šířku konkrétního otvoru a jejich počet se stanoví podle požadované výšky rolety.

Podle konstrukce se na koncích lamel používají zajišťovací prvky, které omezují jejich vzájemné boční posouvání.

Na spodní hranu se přidá pevnější koncová lišta.

12. Rolety se nenaskládají – navíjejí se na hřídel

Nad oknem je umístěná navíjecí hřídel. Horní část roletového pancíře je s ní spojena pomocí závěsů nebo jiných systémových prvků.

Při otevírání se hřídel otáčí a pancíř se postupně navíjí.

13. Motor může být schovaný přímo uvnitř hřídele

Velmi častým řešením elektricky ovládaných rolet je trubkový motor.

Motor je zasunutý přímo uvnitř navíjecí trubky. Zvenku proto není vidět samostatná motorová jednotka.

Podle systému může pohon používat mechanické nebo elektronické koncové polohy, detekci překážky nebo další funkce automatického řízení.

14. Pancíř se pohybuje ve vodicích lištách

Na obou stranách otvoru jsou vodicí profily, ve kterých se pohybují konce roletových lamel.

Vodicí lišty:

Podle konstrukce mohou obsahovat kartáčová nebo pryžová těsnění.

15. Hřídel a navinutý pancíř se schovají do boxu

Box chrání mechanismus a zároveň určuje, jak bude roleta stavebně začleněná.

Existuje několik základních možností:

Právě výběr boxu je jeden z důvodů, proč je vhodné o venkovním stínění rozhodnout už při přípravě oken a fasády.

16. Žaluzie a roleta se liší i po dokončení výroby

Podrobné porovnání obou možností najdete v článku Venkovní žaluzie, nebo rolety?.

17. Rozměr ovlivňuje víc než jen spotřebu materiálu

Čím je stínicí prvek větší, tím více se mění jeho mechanické namáhání.

Výrobní software proto podle konkrétního systému hlídá například:

Proto nemusí být každá kombinace lamely, barvy, rozměru a typu vedení dostupná v libovolné velikosti.

18. Vítr je důležitý hlavně u venkovních žaluzií

Lamely venkovní žaluzie vytvářejí proti větru poměrně velkou a členitou plochu.

Odolnost proti větru závisí na rozměru žaluzie, tvaru lamel, použitém vedení a způsobu montáže.

19. Roleta automaticky neznamená bezpečnostní roletu

Uzavřený roletový pancíř vytváří před oknem další fyzickou překážku, ale běžná venkovní roleta tím ještě automaticky nezískává certifikovanou třídu odolnosti proti vloupání.

Pro bezpečnostní provedení se používají speciální kombinace například:

O odolnosti proti vloupání proto rozhoduje celé certifikované provedení, ne samotná skutečnost, že je před oknem roleta.

20. Výroba končí sestavením a kontrolou

Jednotlivé komponenty se připraví pro konkrétní otvor a následně se sestaví do kompletního výrobku.

Kontroluje se například:

Výroba je jen jedna část správně fungujícího stínění

Stejně důležitá je stavební příprava a montáž.

U podomítkových systémů je potřeba správně připravit prostor nad oknem a způsob návaznosti na zateplení. Vodicí lišty musí být pevně ukotvené a elektrické vedení připravené na správném místě.

Možnosti montáže při novostavbě, zateplení i na hotovém domě popisujeme v článku Dodatečná montáž venkovního stínění.

Na čem tedy závisí kvalita venkovního stínění?
