Jak se vyrábějí plastová okna? Od PVC profilu po hotové okno

Plastové okno nevznikne tak, že se do formy nalije plast a z ní vyjede hotový rám. Výroba probíhá v několika přesných krocích – od přípravy PVC profilů přes jejich řezání, vyztužení a svaření až po montáž kování, zasklení a konečné seřízení.

Právě přesnost jednotlivých operací rozhoduje o tom, zda bude hotové okno rovné, správně těsnit a dlouhodobě dobře fungovat.

Jak vzniká plastové okno krok za krokem

1. Nejdříve vznikne samotný PVC profil

Profil rámu nebo křídla je dlouhý výrobek s přesně definovaným průřezem. Vyrábí se procesem zvaným extruze – připravená PVC směs prochází za tepla přes tvarovací nástroj a následně se ochladí a stabilizuje.

Tak vznikají jednotlivé komory, drážky pro těsnění, prostor pro výztuhu i další funkční části profilu.

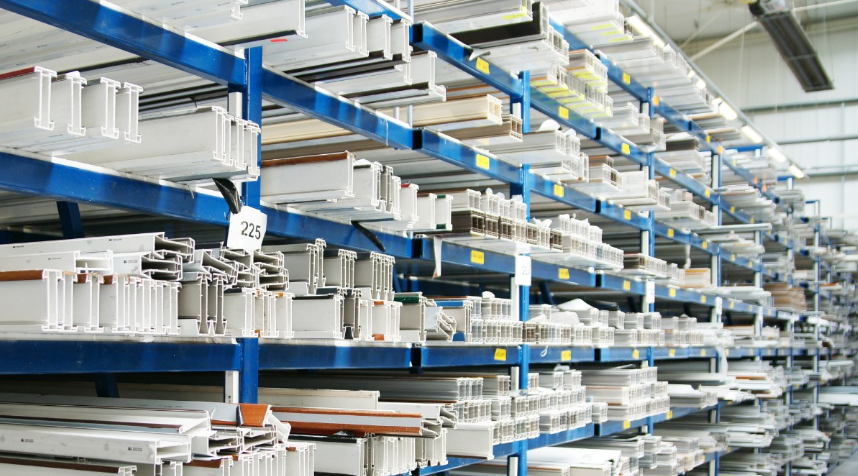

Výrobce hotových oken obvykle pracuje už s připravenými profilovými tyčemi konkrétního systému.

A kde vzniká barva profilu?

Záleží na zvoleném systému a povrchové úpravě. Plastová okna mohou mít například:

U některých moderních profilů může být ve vnitřní části použito také recyklované PVC. Pohledová vrstva a jádro tak nemusí být ze stejného materiálového toku.

Více vysvětlujeme v článku Co znamená prvoplast a recyklát u oken?.

2. Profily se nařežou na přesný rozměr

Z dlouhých profilových tyčí se podle výrobní dokumentace řežou jednotlivé díly rámu a křídel.

U běžného plastového okna se rohové části řežou pod úhlem 45°. Po následném svaření čtyř dílů tak vznikne obdélníkový rám nebo křídlo.

3. Do profilu se podle konstrukce vkládá výztuha

PVC je materiál s dobrými tepelněizolačními vlastnostmi, ale u běžných profilových systémů je pro zajištění potřebné tuhosti často doplněn ocelovou výztuhou.

Ocelový profil se nařeže na potřebnou délku, vloží do určené komory PVC profilu a upevní podle pravidel konkrétního systému.

4. Do profilů se vyrobí všechny potřebné otvory a drážky

Ještě před svařením nebo v dalších výrobních operacích se profily přesně obrábějí.

Podle konstrukce okna vznikají například:

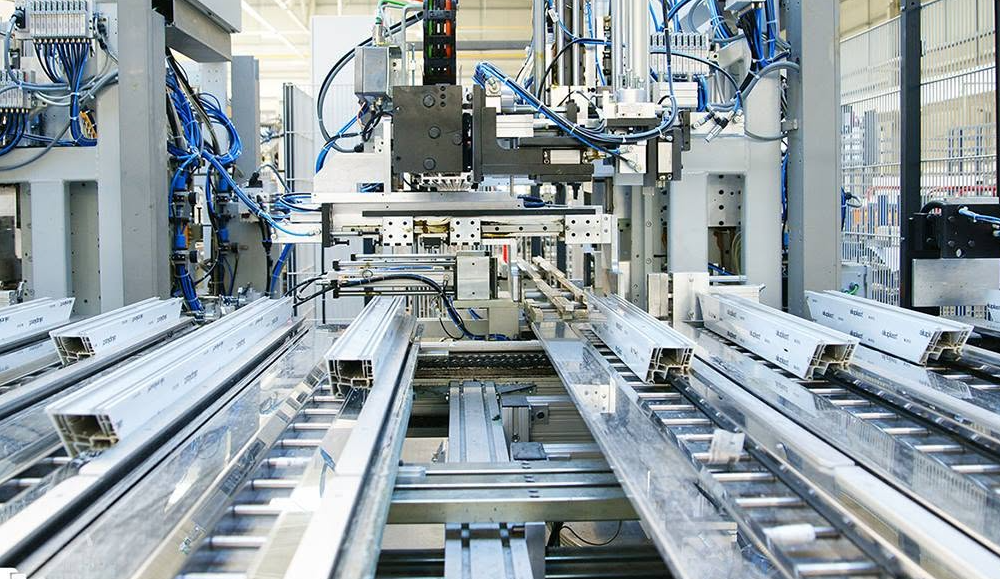

Část těchto operací probíhá na automatických obráběcích centrech podle výrobních dat konkrétního okna.

5. Rohy plastového okna se svaří

To je jeden z nejcharakterističtějších kroků výroby PVC okna.

Nařezané konce profilů se zahřejí na svařovací teplotu a následně se pod tlakem spojí. Materiál obou profilů se v místě styku spojí a vznikne pevný rohový svar.

Právě svařovaný spoj je typickým rozdílem například proti dřevěným oknům, kde jsou rohové spoje konstrukčně řešené jiným způsobem.

Proč je na rohu někdy vidět tenká linka?

Při svaření se část změklého PVC vytlačí do okolí spoje. Následuje proto jeho začištění.

Moderní svařovací technologie dokážou vytvořit velmi úzký a esteticky čistý spoj, což je zvlášť dobře vidět u barevných a tmavých profilů. Výrobní technologie s úzkým svarem se dnes používají právě pro zlepšení vzhledu rohů.

6. Svařený rám se začistí a osadí kováním

Po svaření musí mít rám i křídlo přesnou geometrii a čistě dokončené rohy.

Následně se osadí jednotlivé části kování:

Typ a rozsah kování se liší podle toho, zda má být křídlo pevné, otevíravé, sklopné nebo otevíravě-sklopné.

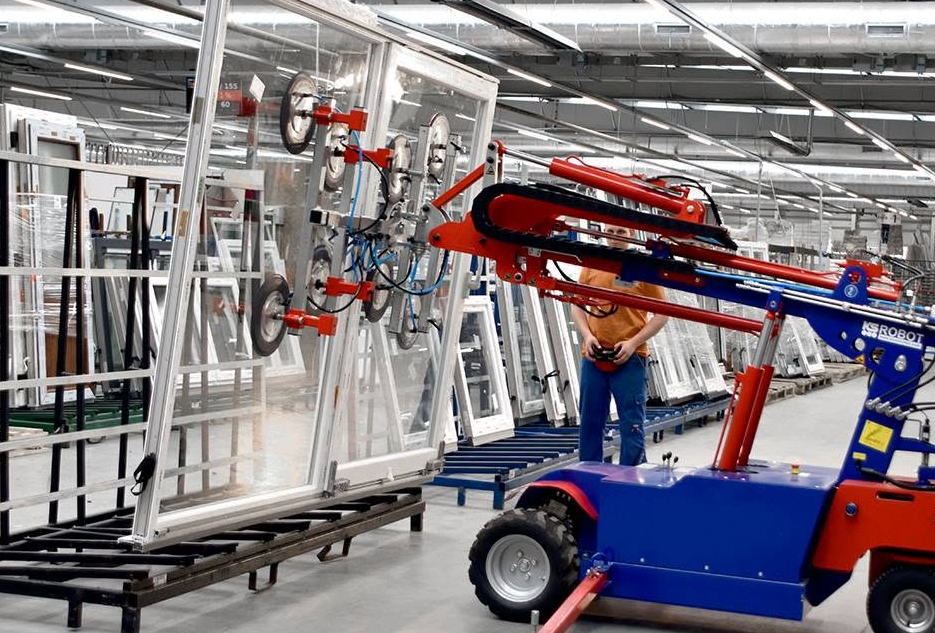

7. Do křídla se vloží izolační sklo

Zasklení není pouze poslední výplň otvoru v křídle. Musí být správně podepřené a umístěné.

Izolační sklo se ukládá na zasklívací podložky, které přenášejí jeho hmotnost do rámu nebo křídla a pomáhají udržet správnou geometrii celé konstrukce.

Po správném podložení se sklo zajistí zasklívacími lištami a těsněním.

Podrobnosti o dvojsklech, trojsklech a jejich označení najdete v článku Jaká skla se používají v oknech a co znamená jejich označení?.

8. Okno se sestaví a seřídí

Po zasklení se křídlo zavěsí do rámu a zkontroluje se jeho funkce.

Podle potřeby se kování ještě před expedicí seřídí.

Co se vyrábí jinak u pevného okna?

Pevné (fixní) zasklení nemá otevíravé křídlo a obvodové kování.

Izolační sklo může být podle konstrukce systému osazeno přímo do rámu a zajištěno zasklívacími lištami.

A co sloupky a příčky?

Pokud je okno rozdělené na více polí, doplňují se do rámu sloupky nebo příčky.

Jejich způsob spojení závisí na profilovém systému. Mohou být například mechanicky napojené pomocí systémových spojovacích prvků nebo konstrukčně řešené jiným předepsaným způsobem.

Členění okna proto není pouze designová záležitost – ovlivňuje také jeho výrobu, statiku a množství světla.

Jak navrhnout členění a otevírání oken →

Na čem je při výrobě nejvíc závislá výsledná kvalita?

Výroba okna nekončí posledním šroubem

Před zabalením a expedicí se kontroluje nejen vzhled, ale také funkce hotového výrobku.

Dobré komponenty ještě samy nezaručí dobré okno

Profil známé značky, kvalitní trojsklo a dobré kování jsou důležitý základ. Hotové okno ale vzniká až jejich správným zpracováním a sestavením.

Podle čeho hotové okno posuzovat, vysvětlujeme v článku Jak poznat kvalitní plastové okno: 10 parametrů, které rozhodují.
