Solární kolektory bez nádrže
Kolektory jsou určeny jako součást celého systému s pracovní jednotkou a výměníkem.
Kolektor pro systémové zapojení

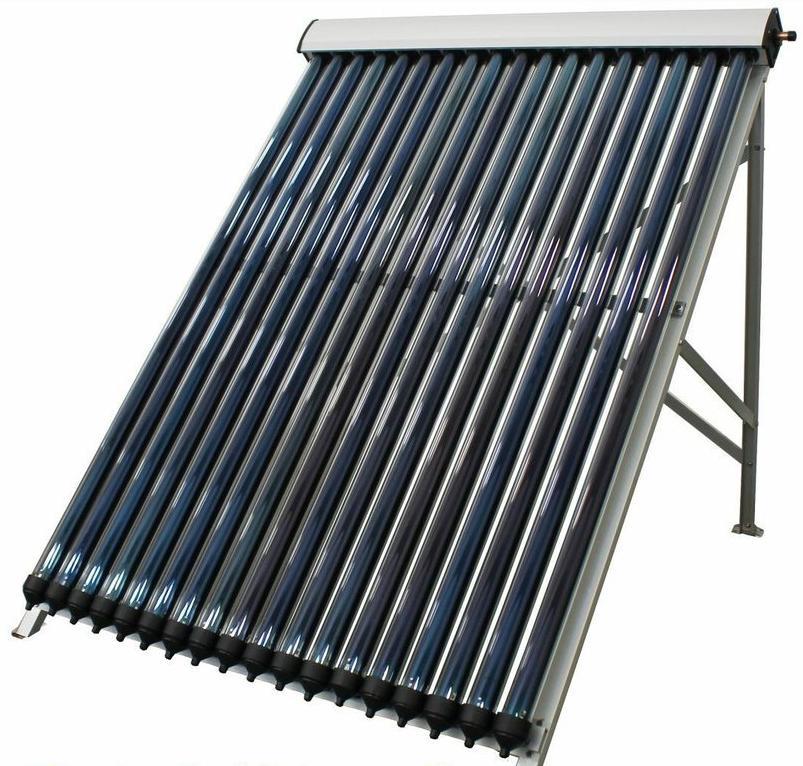

Solární kolektory HSC bez integrované nádrže
Solární kolektory bez nádrže nejsou samostatně funkčními celky a jsou určeny výhradně pro instalaci odbornou firmou. Kolektor se zapojuje do navrženého systému s pracovní stanicí, čerpadlem, čidly a výměníkem – například s akumulační nádrží se spirálou nebo bivalentním bojlerem.
Systém je spolehlivý a při správném návrhu jednoduchý na provoz i údržbu. Pro zvýšení výkonu lze vedle sebe zapojit více kolektorů; konkrétní návrh soustavy musí vždy posoudit odborná firma.
Suché předávání tepla
Jak vakuové trubice předávají energii
Každou vakuovou trubici tvoří dvě soustředné skleněné trubice. Vakuum mezi nimi funguje jako účinná tepelná izolace a omezuje tepelné ztráty.
Ve vnitřní trubici je hliníkový kruhový absorbér se speciální povrchovou úpravou. Je napojený na měděnou tepelnou trubici, která přenáší získanou energii do sběrače a následně teplonosné kapalině.
Voda vakuovými trubicemi neprotéká. Při poškození jedné trubice lze vadný kus vyměnit a systém pokračuje v provozu pouze s odpovídajícím snížením výkonu.
- Vakuová izolaceOmezuje únik tepla z absorbéru.
- Měděná tepelná trubicePřenáší energii do společného sběrače.
- Suchý systémVýměna poškozené trubice nevyžaduje vypuštění celé soustavy.
- Modulární výkonCelkový výkon určuje počet trubic a zapojených kolektorů.
Kolektory, pracovní stanice a výměník

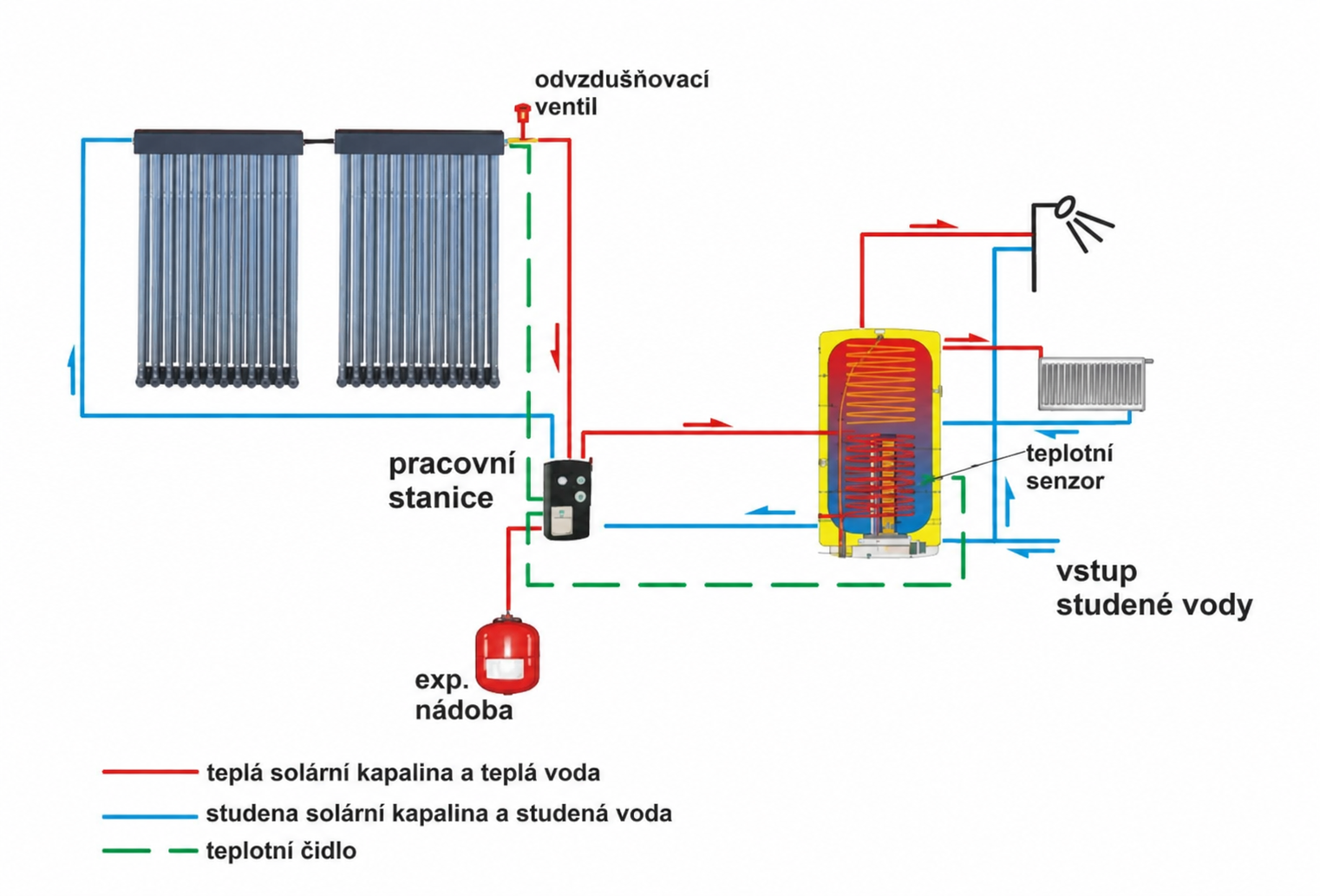

Schéma znázorňuje princip soustavy s kolektory HSC, pracovní stanicí, expanzní nádobou, zásobníkem s výměníkem a teplotními čidly. Konkrétní hydraulické a bezpečnostní řešení musí navrhnout a instalovat odborná firma.
Dokumenty ke stažení
Návod a výkonové hodnocení
Před instalací se seznamte s bezpečnostními pokyny, požadavky na odbornou montáž a provozními parametry kolektorů HSC.
